Ремонт подсветки в электронных часах.

Электронные часы SKMEI 1016

После замены батарейки, в электронных часах перестала работать подсветка. Очередная разборка не внесла ясности в их неисправность. И чистая случайность помогла решить этот вопрос. Далее, расскажу как я восстановил подсветку в электронных часах.

Инструмент для ремонта подсветки в электронных часах.

Часы фирмы SKMEI 1016 в пластиковом корпусе и пластиковым браслетом с цветными звеньями. Цвета звеньев можно комбинировать. У меня два звена оранжевого цвета, потом черное и опять два оранжевых. На фото не мои часы. Часы не плохие, надежные, легкие и с водозащитой. Ношу второй год.

Первый этап разборки. Снимаем заднюю крышку часов.

Разбирая часы для замены батарейки я и не предполагал что могу лишиться подсветки, но это произошло. Было не понятно что там сломалось и почему перестало работать.

Откручиваю плату с батарейкой

Немного погрустив, и просмотрев форумы в интернете, я понял что, самостоятельно мне их не починить. Но через пол года, мой знакомый попросил меня заменить батарейку в таких же часах.

Аккуратно вытаскиваю электронную плату

Я предупредил его о последствиях и приступил к замене батарейки. И когда я добрался до кварцевого механизма, я заметил, что у него в часах установлены две маленькие пружинки, а в моих были токопроводящие резинки.

Здесь виден кварцевый механизм часов с батарейкой и токопроводящие резинки.

Взяв в руки отвертку и разобрав свои часы, я вместо резинок поставил пружинки из его часов и подсветка заработала.

Контактные площадки подсветки на электронной плате часов

Следующие три месяца я провел в поисках пружинок. Они были разные, но не те. В итоге я сделал пружинку сам. Как? Об этом ниже.

Многожильный провод, булавка и токопроводящая резинка

Но сначала опишу процесс разборки часов. Откручиваю четыре шурупа, которые удерживают крышку часов. Вижу плату с большой батарейкой и шестью шурупами.

Делаю медную пружинку из проволоки.

Откручиваю их и снимаю плату с батарейкои и следующую с электроникой. Вижу кварцевый механизм, но мне интересен не он, а две токопроводящие резинки.

Пружинка готова.

Убираю резинки. Беру булавку, проводочек из многожильного, медного провода и равномерно наматываю проводочек на булавку.

Отмеряю нужный размер.

Можно было использовать и иглу, но у меня под руками была булавка. Сняв пружинку с булавки, я отмерил нужный размер и отрезал его.

Получились две пружинки.

У меня были две, замечательные пружинки.

Ставлю пружинки на их места.

Поставил их в часы, собрал и проверил. Все работает!

Часы с включенной подсветкой.

Есть вопросы - пиши в комментариях. Будем разбираться вместе!

-)(-

Вариант получения пружинок от Evgenij Chulkov:

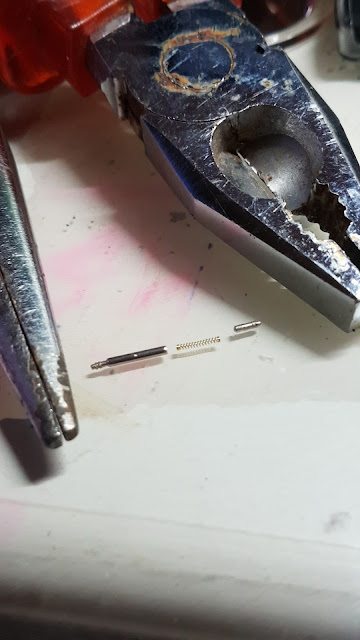

"Подходят пружинки из штифтов для крепления ремешка к часам. Двумя плоскогубцами берёмся за кончики штифта и выдёргиваем, один из двух выдёргивается, внутри пружинка, она немного длиннее, но можно лишнее кусачками удалить лишнее.

Ещё забыл сказать, что эти пружинки жестковатые, надо не много короче обрезать, чем оригинальный размер."
